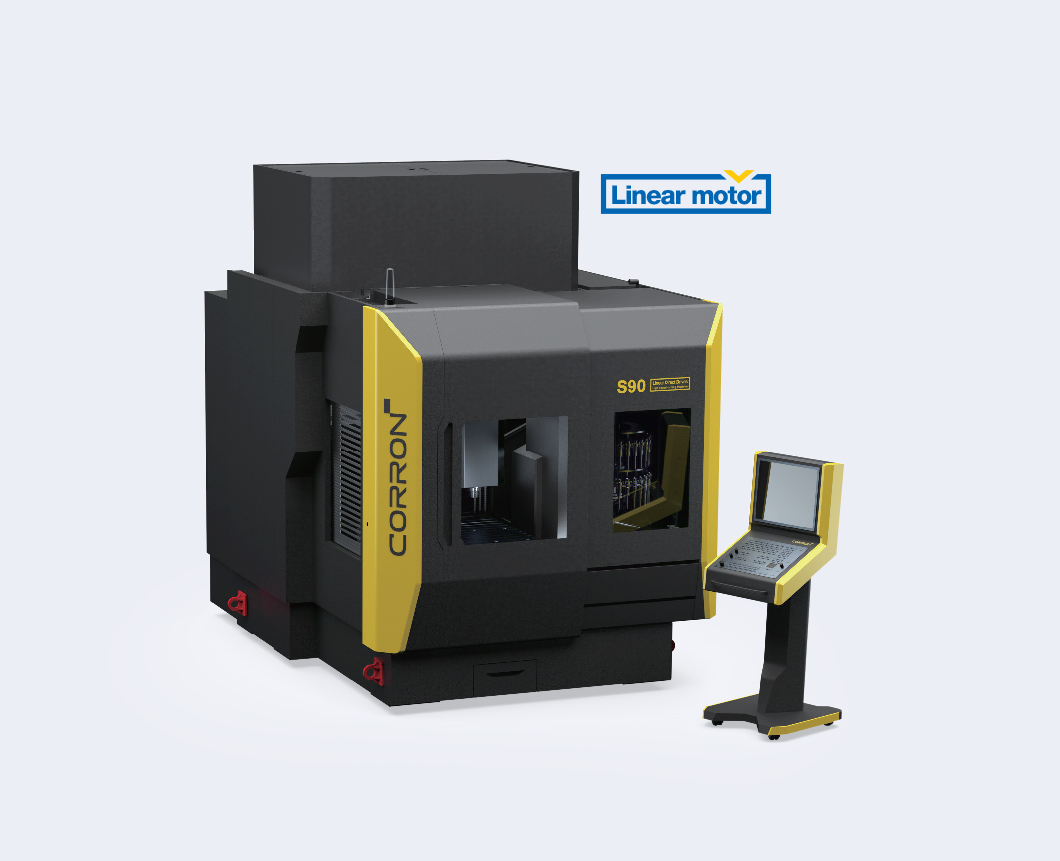

코론 S90/G90
고속가공기

코론 S90/G90

  • 최대면조도 Ra 20nm
  • 최소 설치 공간으로 최대 가공영역 보장
  • UP급 나노 가공 전용 LM 가이드로, 최고의 가공 정밀도 보장
  • 전축 리니어 모터로 최고의 역동성 구현

일체형 폴리머 콘크리트 프레임

고속 가공시 발생하는 다양한 진동 및 각종 발열 부위의 열을 차단하는 것은 정밀가공을 위한 필수적인 요소로서, 코론의 설비는 주철 대비 10배 이상의 진동감쇄 효과 및 열전도 억제 효과를 가진 폴리머 콘크리트 재질의 프레임이 적용되었습니다.

일체형 폴리머 콘크리트 프레임

정밀 냉각 채널 구성

리니어 모터와 주축 스핀들은 최대 피크시 순간 온도가 50~70℃ 이상으로 매우 높은 열이 발생하는데, 코론 설비는 리니어 모터와 주축 스핀들을 포함하여 LM블럭, LM 가이드 그리고 프레임 전체에 걸쳐 효율적인 냉각 채널을 구상하였습니다.
따라서 장시간 가공에도 높은 정밀도 유지가 가능합니다.

정밀 냉각 채널 구성

리니어 다이렉트 드라이브

제 3세대 리니어 다이렉트 드라이브로서 최대 피크의 부하 상태에서도 높은 지속력을 지니며, 또한 3중 열 차폐 시스템을 적용하여 리니어 자체에서 발생하는 열을 효율적으로 차단하였습니다.

리니어 다이렉트 드라이브

초정밀 초고속 스핀들 적용

많은 테스트를 거쳐 선정된 스핀들은 오일 누유가 없으며 장시간 가공 시에도 높은 정밀도 유지가 검증된 제품입니다.
스핀들유 공급과 같은 추가적인 스핀들 유지보수 비용은 전혀 필요하지 않습니다.
외부 장착형 스핀들 길이 변화를 감지센서가 장착되어 있어, 나노급 어플리케이션에 특화되어 있습니다.
36,000~90,000rpm까지 어플리케이션에 맞게 스핀들 선택이 가능합니다.

초정밀 초고속 스핀들 적용

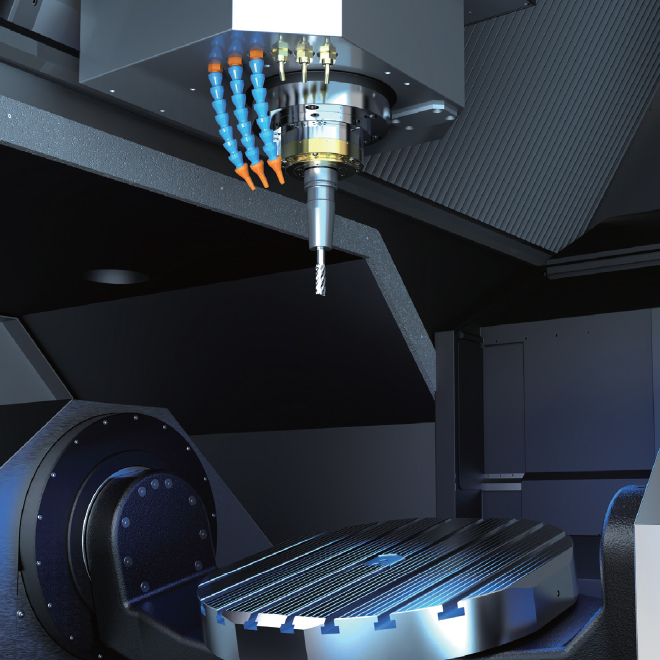

코론의 4축 및 5축 설비는 최고의 가공성과 품질을 제공합니다.

  • 최고의 유연성으로 3축 / 4축 / 5축 동시 가공 테이블 장착
  • 최적의 정밀도를 위한 고정밀 로터리 스케일 장착(0.0002˚)
  • 최적의 가공을 위한 테이블 사이즈 변경 가능(Ø200~Ø600)
  • 최적의 공간 사용으로 작업공간에 대한 접근성이 자유로움
  • 일체형 베드로 높은 정밀도와 안정성 보장
  • 손쉬운 설비 정밀도 유지
리니어 다이렉트 드라이브

어플리케이션

  • 반도체

  • 핸드폰

  • 자동차

  • 공구

  • 금형

  • 항공우주

  • 의료기술 부품

  • 광학

  • 마이크로 스케일

  • 정밀 부품

  • 그라파이트 세라믹 분야

제품 스펙

S90 / G90 Linear, 3-AXIS & 5-AXIS
3축 이송거리 (X*Y*Z) 900 * 900 * 540 (mm)
5축 이송거리 (X*Y*Z) 900 * 700 * 540 (mm)
3축 테이블 사이즈 920 * 920 (mm)
5축 테이블 사이즈 Ø450
스핀들 회전수 60,000 (HSK-E25, HSK-E32) / 42,000 (HSK-E40) / 40,000 (HSK-E32) / 36,000 (HSK-E50)
공구 보유수 E40(E32) : 30/60, E50 : 27/54
컨트롤러 CNC HEIDENHAIN TNC 640
